Disegno Meccanico e Perché È Cruciale per le Tecniche di Saldatura
Il disegno meccanico rappresenta il linguaggio universale attraverso cui ingegneri e tecnici comunicano le specifiche dei progetti. Quando si parla di saldatura, il disegno meccanico diventa ancora più rilevante, poiché è lo strumento che definisce:
- La tipologia di giunzione da realizzare.
- I materiali da utilizzare.
- Le tolleranze dimensionali e geometriche.
- I simboli di saldatura standardizzati, secondo norme come ISO 2553.
Una progettazione accurata aiuta a prevenire difetti comuni nella saldatura, come cricche o deformazioni, migliorando la resistenza e la durabilità del componente.
Principali Tecniche di Saldatura Utilizzate
Esistono numerose tecniche di saldatura che possono essere integrate nei progetti di disegno meccanico. Di seguito, analizzeremo le più diffuse:
1. Saldatura ad Arco (MMA, MIG/MAG, TIG)
Questa è una delle tecniche più comuni e comprende vari sottotipi:
- MMA (Manual Metal Arc): Ideale per lavori in ambienti difficili, grazie alla sua versatilità.
- MIG/MAG (Metal Inert Gas/Metal Active Gas): Utilizzata per saldature rapide e con alta precisione, particolarmente adatta per materiali come acciaio e alluminio.
- TIG (Tungsten Inert Gas): Nota per la sua precisione, è ideale per giunzioni sottili e materiali delicati.
Nel disegno meccanico, i simboli per queste tecniche vengono chiaramente indicati per evitare ambiguità durante la fase di produzione.
2. Saldatura a Resistenza (Spot Welding)
Questa tecnica è ampiamente utilizzata nell’industria automobilistica e prevede l’utilizzo di corrente elettrica per fondere i materiali nei punti di contatto. Nei disegni meccanici, i punti di saldatura sono specificati con simboli e posizioni precise.
3. Saldatura Laser
Una tecnica avanzata che offre altissima precisione e è ideale per componenti complessi o di piccole dimensioni. Nel disegno meccanico, la specifica di questa tecnica richiede dettagli aggiuntivi come la potenza del laser e la profondità della penetrazione.
4. Saldatura a Fiamma (Ossiacetilenica)
Tradizionale ma ancora utilizzata per interventi di riparazione e lavori su materiali specifici. Nei disegni, si presta particolare attenzione a rappresentare l’angolo e il tipo di fiamma richiesto.

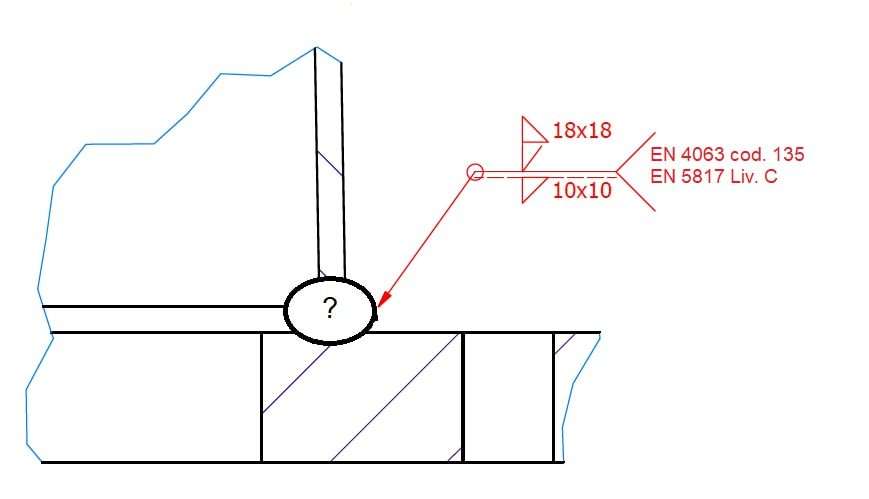

Simboli di Saldatura nel Disegno Meccanico
Un aspetto cruciale è l’utilizzo dei simboli di saldatura standardizzati, che comunicano informazioni essenziali quali:
- Tipo di giunto (es. a T, a sovrapposizione, a V).
- Dimensioni della saldatura (es. larghezza del cordone).
- Lunghezza e spaziatura dei cordoni.
L’uso corretto di questi simboli garantisce chiarezza e facilita l’esecuzione del lavoro da parte degli operatori.
Ottimizzazione del Disegno Meccanico per la Saldatura
Per ottenere risultati eccellenti, è essenziale considerare alcune best practice:
- Scelta dei Materiali: Utilizzare materiali compatibili con la tecnica di saldatura scelta.
- Analisi delle Sollecitazioni: Simulare le sollecitazioni a cui sarà sottoposto il componente per prevenire cedimenti.
- Progettazione per la Manutenzione: Prevedere giunzioni facilmente accessibili per eventuali riparazioni future.
- Riduzione delle Deformazioni: Integrare nel disegno tecniche per minimizzare le deformazioni causate dal calore.
Conclusioni
Il disegno meccanico è il pilastro su cui si basa la corretta applicazione delle tecniche di saldatura. Una progettazione dettagliata e precisa non solo migliora la qualità del prodotto finale, ma riduce anche i costi e i tempi di produzione. Investire in formazione e nell’utilizzo di software CAD avanzati è fondamentale per rimanere competitivi in un settore sempre più tecnologico e in evoluzione.
Seguendo queste linee guida, sarà possibile sfruttare al meglio il potenziale della saldatura integrata con il disegno meccanico, garantendo risultati di alta qualità e duraturi nel tempo.
